Cầm bộ hồ sơ thiết kế hệ thống xử lý nước thải lần đầu, nhiều chủ đầu tư thấy một trang chi chít ô vuông, mũi tên và ký hiệu viết tắt. Đó là trang quan trọng nhất của cả bộ hồ sơ, nhưng thường bị lật qua rất nhanh vì nhìn khó hiểu.

Thật ra, chỉ cần biết đọc theo đúng thứ tự, bạn có thể tự kiểm tra hệ thống mình sắp đầu tư có hợp lý không, thiếu khâu nào, và nên hỏi đơn vị thiết kế những gì trước khi ký duyệt.

Sơ đồ công nghệ xử lý nước thải là bản vẽ thể hiện đường đi của nước thải qua từng công trình đơn vị, từ điểm thu gom tới điểm xả. Muốn đọc đúng, hãy đi theo dòng nước trước, sau đó mới tới dòng bùn, dòng khí và dòng hóa chất. Luôn đối chiếu bảng chú giải ký hiệu và thuyết minh công nghệ đi kèm, vì mỗi đơn vị thiết kế có thể dùng quy ước hơi khác nhau.

Sơ đồ công nghệ nằm ở đâu trong hồ sơ

Trước khi đọc chi tiết, cần biết sơ đồ công nghệ đóng vai trò gì giữa các tài liệu khác của dự án. Nếu bạn chưa nắm rõ nước thải là gì và gồm những nhóm chất ô nhiễm nào, nên đọc phần nền tảng đó trước, vì mọi khối trên sơ đồ đều sinh ra để xử lý một nhóm chất cụ thể.

Trong một bộ hồ sơ thiết kế, sơ đồ công nghệ thường đi cùng thuyết minh công nghệ, bản vẽ mặt bằng bố trí, bản vẽ chi tiết từng bể và danh mục thiết bị. Sơ đồ công nghệ trả lời câu hỏi “nước đi đâu, qua khâu nào”, còn các bản vẽ khác trả lời câu hỏi “bể đặt ở đâu, kích thước bao nhiêu, làm bằng gì”.

Sơ đồ công nghệ khác bản vẽ P&ID như thế nào?

Sơ đồ công nghệ, còn gọi là sơ đồ dây chuyền công nghệ (PFD), chỉ thể hiện các khối xử lý chính và hướng dòng chảy. Bản vẽ đường ống và thiết bị đo (P&ID) chi tiết hơn nhiều: có từng van, từng cảm biến, cỡ ống, vòng điều khiển tự động.

Với chủ đầu tư, sơ đồ công nghệ là bản cần hiểu kỹ nhất vì nó quyết định chất lượng nước đầu ra. Bản P&ID chủ yếu dành cho đội thi công, vận hành và bảo trì, nhưng vẫn nên xem qua để biết hệ thống có đủ điểm đo lưu lượng, đo mực nước hay không.

Vì sao chủ đầu tư nên tự đọc được sơ đồ?

Lý do đơn giản: sai ở sơ đồ thì sai cả hệ thống. Một khối bị bỏ sót, chẳng hạn không có bể điều hòa hay không có khâu xử lý bùn, sẽ kéo theo chi phí sửa chữa rất lớn sau khi xây xong. Đọc được sơ đồ giúp bạn so sánh các phương án báo giá trên cùng một mặt bằng, thay vì chỉ so con số tổng.

Bài này tập trung vào kỹ năng đọc bản vẽ. Nếu bạn cần hiểu sâu từng công nghệ, ưu nhược điểm và khi nào nên chọn công nghệ nào, phần tổng quan các công nghệ xử lý nước thải sẽ đi kỹ hơn. Hai bài bổ sung cho nhau: một bên giải thích “tại sao chọn”, một bên giúp bạn “đọc ra” lựa chọn đó trên giấy.

Ký hiệu và đường dòng thường gặp

Phần lớn sự rối mắt khi nhìn sơ đồ đến từ việc không phân biệt được các loại đường nối. Mỗi loại đường đại diện cho một dòng vật chất khác nhau, và bảng chú giải luôn là chỗ đọc đầu tiên, thường nằm ở góc phải hoặc cuối bản vẽ.

Bảng dưới đây tóm tắt các quy ước hay gặp. Đây là quy ước tham khảo, không phải chuẩn bắt buộc; mỗi đơn vị thiết kế có thể dùng màu, nét hoặc ký hiệu khác, nên cần đối chiếu chú giải của chính bộ hồ sơ.

Đường nét liền và nét đứt nghĩa là gì?

Trong đa số bản vẽ, nét liền đậm là dòng nước chính, còn nét đứt hoặc nét mảnh là dòng phụ như bùn, khí, hóa chất hoặc nước tuần hoàn. Khi một đường đi ngược hướng chung của sơ đồ, gần như chắc chắn đó là dòng tuần hoàn, và bạn nên tìm ngay thiết bị bơm nằm trên đường đó.

Một mẹo nhỏ khi đọc: dùng bút màu tô riêng từng loại đường lên bản in. Chỉ mất vài phút, nhưng sơ đồ sẽ tách bạch ra thành từng lớp dễ theo dõi.

Ký hiệu thiết bị nên nhận diện trước

Không cần thuộc hết mọi ký hiệu, chỉ cần nhận ra vài nhóm chính:

• Bể và bồn: thường là hình chữ nhật hoặc hình trụ, có tên và mã hiệu như T01, T02 ghi bên trong hoặc bên cạnh.
• Bơm: thường là vòng tròn có tam giác hoặc mũi tên bên trong, mã hiệu dạng P01.
• Máy thổi khí: ký hiệu riêng, nối với đường khí dẫn xuống các bể hiếu khí.
• Van và thiết bị đo: ký hiệu nhỏ trên đường ống, kèm chữ viết tắt cho lưu lượng, mực nước, pH hoặc oxy hòa tan.

Nhiều ký hiệu và chữ viết tắt bắt nguồn từ tiếng Anh. Khi gặp từ lạ, bạn có thể tra nhanh trong danh sách thuật ngữ tiếng Anh thông dụng ngành xử lý nước thải để hiểu đúng tên thiết bị.

Đọc sơ đồ theo thứ tự dòng nước

Cách đọc chắc ăn nhất là đặt ngón tay ở điểm nước thải đi vào và lần theo nét liền đậm cho tới điểm xả. Mỗi khi đi qua một khối, tự hỏi: khối này giữ lại hoặc biến đổi chất gì? Phần lớn sơ đồ đều chia được thành ba chặng: tiền xử lý, xử lý chính và hoàn thiện.

Đầu vào và tiền xử lý gồm những gì?

Ở đầu sơ đồ, hãy kiểm tra hệ thống nhận những dòng nước nào. Một bản thiết kế tốt sẽ thể hiện rõ dòng nào vào hệ thống, dòng nào đi riêng. Nước mưa hay nước làm mát có cần xử lý chung không là câu hỏi rất hay gặp, bạn có thể xem thêm cách tách dòng nước mưa, nước làm mát khỏi nước thải để đối chiếu.

Tiếp theo là cụm tiền xử lý, thường gồm song chắn rác (lưới hoặc thanh chắn giữ rác thô), hố thu gom có bơm, và bể điều hòa giúp ổn định lưu lượng cũng như nồng độ trước khi vào các khâu sau. Với nước thải nhiều dầu mỡ như bếp ăn, nhà hàng, sơ đồ cần có bể tách dầu mỡ đặt trước bể điều hòa.

Nếu sơ đồ không có bể điều hòa trong khi nguồn thải xả theo ca, theo giờ cao điểm, đó là điểm nên hỏi lại đơn vị thiết kế.

Khối xử lý chính nói lên điều gì?

Đây là phần thể hiện công nghệ cốt lõi. Với nước thải công nghiệp có kim loại, màu hoặc chất rắn lơ lửng cao, sơ đồ thường có cụm xử lý hóa lý bằng keo tụ, tạo bông và lắng. Keo tụ là châm hóa chất để gom các hạt nhỏ lại thành bông lớn, dễ lắng xuống đáy.

Với nước thải giàu chất hữu cơ, khối sinh học là trung tâm. Thứ tự các bể sinh học cho biết công nghệ: chuỗi bể kỵ khí, thiếu khí rồi hiếu khí là dấu hiệu của công nghệ AAO, mạnh về xử lý nitơ và photpho. Bể hiếu khí có ghi giá thể lơ lửng thường là công nghệ MBBR chịu sốc tải tốt. Nếu bể hiếu khí có ký hiệu cụm màng lọc và không có bể lắng phía sau, nhiều khả năng đó là công nghệ MBR dùng màng giữ vi sinh.

Có những sơ đồ chỉ vẽ một bể sinh học duy nhất nhưng ghi chú các pha nạp nước, sục khí, lắng, xả. Đó là công nghệ SBR xử lý theo mẻ, nơi mọi bước diễn ra trong cùng một bể theo chu kỳ thời gian.

Khâu hoàn thiện và điểm xả cần xem gì?

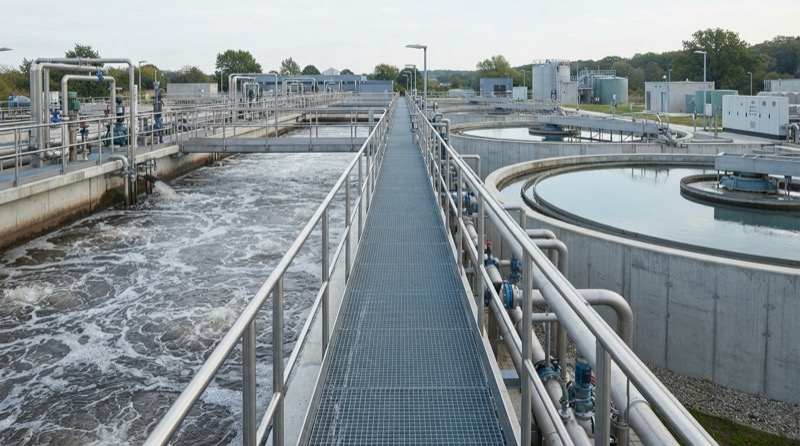

Sau khối sinh học thường là bể lắng thứ cấp để tách bùn khỏi nước, rồi tới bể khử trùng. Ở cuối sơ đồ, hãy tìm điểm đo lưu lượng đầu ra. Nhiều thiết kế dùng máng đo lưu lượng V-notch, là máng có khe hình chữ V để quan sát và tính lưu lượng nước chảy qua.

Điểm xả cũng là nơi sơ đồ thường ghi mục tiêu chất lượng đầu ra, ví dụ đạt một quy chuẩn QCVN nào đó. Khi thấy ghi chú này, cần xác nhận phiên bản và mức áp dụng cho đúng cơ sở của mình, vì yêu cầu thay đổi theo ngành, nguồn tiếp nhận và thời điểm. Bảng thông số nước thải đặc trưng theo ngành giúp bạn đối chiếu đầu vào thiết kế có sát thực tế hay không.

Dòng bùn, dòng khí và hóa chất

Nhiều người đọc xong dòng nước là dừng, trong khi các dòng phụ mới là chỗ hay phát sinh sự cố khi vận hành. Một sơ đồ thiếu dòng bùn là sơ đồ chưa hoàn chỉnh, vì hệ thống sinh học nào cũng sinh bùn.

Dòng tuần hoàn có tác dụng gì?

Trên sơ đồ, dòng tuần hoàn là đường quay ngược từ khâu sau về khâu trước. Có hai loại hay gặp. Tuần hoàn bùn đưa một phần bùn từ bể lắng về đầu bể sinh học, giữ đủ lượng vi sinh làm việc. Tuần hoàn nội bộ đưa nước từ bể hiếu khí về bể thiếu khí để khử nitơ.

Khi đọc, hãy kiểm tra mỗi đường tuần hoàn có bơm riêng và có cách điều chỉnh lưu lượng hay không. Tỷ lệ tuần hoàn cụ thể phụ thuộc vào tính chất nước thải và thiết kế từng công trình, nên không có con số chung cho mọi hệ thống; hãy hỏi đơn vị thiết kế cơ sở tính toán.

Bùn dư đi về đâu?

Bùn dư là phần bùn sinh ra nhiều hơn mức cần giữ lại. Trên sơ đồ, đường bùn dư thường đi từ bể lắng về bể chứa bùn, sau đó qua thiết bị tách nước như máy ép bùn. Nước tách ra từ bùn lại được dẫn ngược về bể điều hòa, nên bạn sẽ thấy thêm một đường hồi lưu nhỏ ở đây.

Nếu sơ đồ chỉ vẽ bể chứa bùn mà không nói bùn được xử lý tiếp ra sao, cần hỏi rõ tần suất hút bùn và chi phí thuê đơn vị thu gom. Chi tiết về các phương án xử lý bùn thải sau hệ thống giúp bạn so sánh lựa chọn này.

Đọc đường khí và đường hóa chất

Đường khí đi từ máy thổi khí tới các bể hiếu khí và đôi khi tới bể điều hòa để khuấy trộn. Nên kiểm tra số máy thổi khí: thiết kế thường có máy dự phòng để hệ thống không dừng khi một máy hỏng.

Đường hóa chất cho biết hệ thống dùng những hóa chất nào và châm ở đâu: chất keo tụ, chất trợ lắng, chất điều chỉnh pH, chất khử trùng. Mỗi loại cần một bồn chứa và một bơm định lượng. Bồn chứa hóa chất cần vật liệu phù hợp với từng loại hóa chất, đây là chi tiết sơ đồ ít khi ghi nhưng ảnh hưởng nhiều tới tuổi thọ thiết bị. Ngoài ra, nếu sơ đồ có khối xử lý khí từ bể kín, đó là phần dành cho xử lý mùi cho hệ thống xử lý nước thải.

Lỗi hay gặp và câu hỏi nên đặt

Đọc được sơ đồ rồi, bước tiếp theo là dùng nó để kiểm tra phương án. Dưới đây là những điểm người đọc thường bỏ qua và câu hỏi nên đặt cho đơn vị thiết kế.

Những lỗi đọc sơ đồ thường gặp

• Chỉ đọc dòng nước: bỏ qua dòng bùn và hóa chất, nên không lường được chi phí vận hành.
• Bỏ qua bảng chú giải: đoán nghĩa ký hiệu theo thói quen, dễ hiểu sai nét đứt và nét liền.
• Nhầm sơ đồ với mặt bằng: sơ đồ công nghệ không thể hiện vị trí thật hay kích thước thật của bể.
• Không đối chiếu thuyết minh: sơ đồ chỉ cho biết có khối nào, còn lý do và thông số nằm trong thuyết minh công nghệ.

Câu hỏi nên đặt trước khi duyệt

Hãy mang sơ đồ đến buổi làm việc và hỏi lần lượt: số liệu đầu vào lấy từ đâu, đã lấy mẫu thực tế chưa; nếu lưu lượng tăng thì khối nào sẽ quá tải trước; thiết bị nào có dự phòng; bùn và hóa chất tốn bao nhiêu mỗi tháng; điểm nào có thiết bị đo để theo dõi. Câu trả lời rõ ràng là dấu hiệu thiết kế có cơ sở.

Một câu hỏi nữa ít người đặt là vật liệu của từng khối. Bể lớn, chôn ngầm, tải trọng đất cao thì bê tông cốt thép thường là lựa chọn hợp lý. Nhưng ở những chỗ tiếp xúc hóa chất ăn mòn hoặc khí H2S, bê tông dễ bị ăn mòn và lộ cốt thép theo thời gian, khi đó bồn nhựa hoặc lớp lót chống ăn mòn đáng cân nhắc. Inox cũng là phương án tốt cho nhiều thiết bị, tùy loại hóa chất và ngân sách.

CCEP hỗ trợ gì khi bạn đọc sơ đồ?

CCEP có thế mạnh gia công và chế tạo thiết bị bằng nhựa PP và composite, kiểm soát chất lượng từ khâu chế tạo đến lắp đặt. Với các khối trên sơ đồ như bồn hóa chất, bể phản ứng, bể keo tụ tạo bông hay bồn chứa bùn, bồn bể bằng nhựa PP là lựa chọn phù hợp khi môi trường có hóa chất ăn mòn. Đội ngũ CCEP có thể cùng bạn rà lại sơ đồ, chỉ ra khối nào nên dùng vật liệu nào cho hợp lý, thay vì chọn một vật liệu cho tất cả.

Tóm lại khi đọc sơ đồ công nghệ

Một bản sơ đồ công nghệ đọc đúng cách sẽ giúp bạn hiểu hệ thống trước khi bỏ tiền đầu tư. Những điểm cần nhớ:

• Đọc bảng chú giải trước, vì mỗi đơn vị thiết kế có quy ước riêng.
• Lần theo dòng nước từ đầu vào tới đầu ra, chia thành tiền xử lý, xử lý chính và hoàn thiện.
• Thứ tự các bể sinh học cho biết công nghệ đang được chọn.
• Luôn kiểm tra dòng bùn, dòng khí, dòng hóa chất và thiết bị dự phòng.
• Đối chiếu ghi chú quy chuẩn với phiên bản và mức áp dụng thực tế của cơ sở.
