Bể SBR: cấu tạo, nguyên lý hoạt động 5 pha luân phiên trong một bể duy nhất, ưu nhược điểm và lỗi thường gặp. Kỹ sư CCEP tư vấn khảo sát miễn phí.

Với công nghệ AAO, nước thải chảy liên tục qua ba bể riêng biệt, mỗi bể một môi trường xử lý khác nhau. Cách làm này hiệu quả nhưng cần khá nhiều mặt bằng.

Bể SBR giải quyết bài toán đó bằng một ý tưởng khác hẳn: thay vì tách các giai đoạn ra ba bể, gộp tất cả vào một bể và tách chúng theo thời gian.

Bài viết này giải thích cấu tạo bể SBR, năm pha trong một chu kỳ vận hành, ưu nhược điểm thực tế và những lỗi thường gặp khi vận hành.

Bể SBR là bể phản ứng sinh học hoạt động theo mẻ, viết tắt của Sequencing Batch Reactor. Toàn bộ quá trình xử lý diễn ra trong một bể duy nhất, luân phiên qua năm pha: làm đầy, phản ứng, lắng, chắt nước và nghỉ. Điểm khác biệt cốt lõi so với AAO là SBR tách các giai đoạn theo thời gian thay vì theo không gian, nhờ đó không cần bể lắng riêng và tiết kiệm đáng kể diện tích.

Nếu bạn đang cân nhắc SBR cho công trình của mình, liên hệ CCEP qua hotline 091.789.6633 để được kỹ sư khảo sát miễn phí.

Bể SBR là gì?

SBR là viết tắt của Sequencing Batch Reactor, nghĩa là bể phản ứng theo mẻ luân phiên. Đây là một dạng cải tiến của công nghệ bùn hoạt tính truyền thống.

Trong bể SBR, vi sinh vật vẫn phân hủy chất hữu cơ theo đúng nguyên lý sinh học như các công nghệ khác. Khác biệt nằm ở cách tổ chức quá trình, không phải ở bản chất phản ứng.

Tách theo thời gian thay vì theo không gian

Đây là ý tưởng cốt lõi giúp hiểu toàn bộ công nghệ SBR.

Công nghệ AAO tạo ba môi trường khác nhau ở ba vị trí khác nhau, nước thải chảy liên tục qua từng vùng.

SBR tạo các môi trường đó ở cùng một vị trí nhưng vào những thời điểm khác nhau. Cùng một bể, lúc thì sục khí thành môi trường hiếu khí, lúc thì tắt khí thành môi trường thiếu khí, lúc thì để tĩnh cho bùn lắng.

Hệ quả trực tiếp: SBR cần ít bể hơn, nhưng đòi hỏi hệ thống điều khiển chặt chẽ để chuyển pha đúng thời điểm.

Cấu tạo bể SBR

Một hệ thống SBR hoàn chỉnh gồm các thành phần chính sau.

Bể phản ứng

Nơi diễn ra toàn bộ các pha xử lý. Trong thực tế, hệ thống thường bố trí từ hai bể trở lên hoạt động luân phiên, để khi bể này đang lắng và chắt nước thì bể kia vẫn tiếp nhận nước thải.

Hệ thống phân phối khí

Gồm máy thổi khí và hệ thống đĩa hoặc ống phân phối khí đặt dưới đáy bể, cấp oxy cho vi sinh vật trong pha phản ứng.

Thiết bị chắt nước

Còn gọi là decanter, làm nhiệm vụ rút lớp nước trong phía trên sau khi bùn đã lắng xuống đáy.

Đây là chi tiết cơ khí quan trọng nhất của hệ thống SBR, vì nếu hoạt động không chính xác sẽ cuốn theo bùn ra ngoài, khiến nước đầu ra không đạt.

Hệ thống điều khiển tự động

Bộ điều khiển lập trình cùng cảm biến mực nước điều phối toàn bộ chu kỳ: khi nào bơm nước vào, khi nào bật sục khí, khi nào dừng để lắng, khi nào chắt nước.

Bể điều hòa phía trước

Không nằm trong bể SBR nhưng là hạng mục bắt buộc phải có, lý do sẽ được giải thích ở phần nhược điểm.

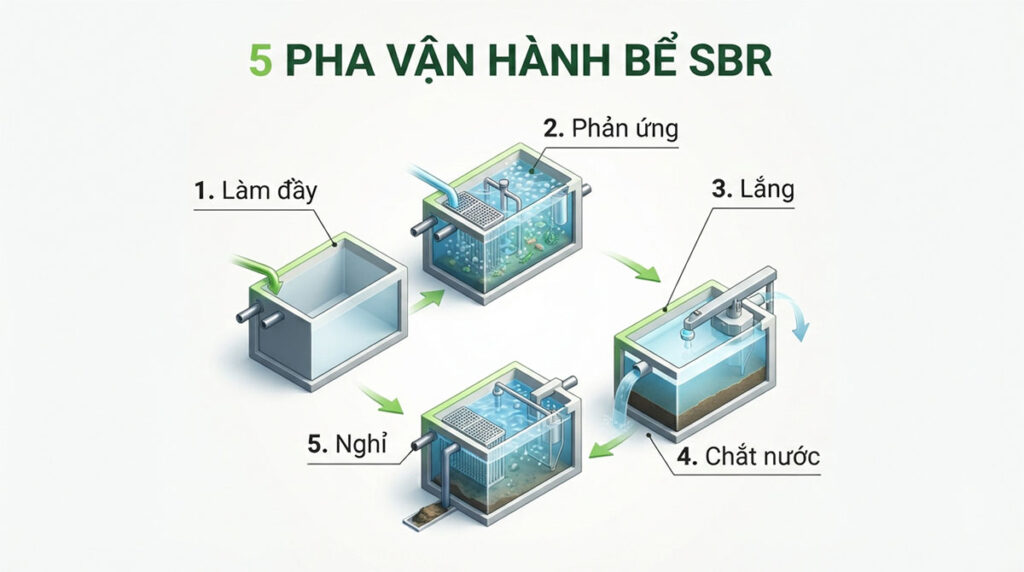

Nguyên lý hoạt động — năm pha trong một chu kỳ

Một chu kỳ SBR tiêu chuẩn diễn ra tuần tự qua năm pha, sau đó lặp lại.

Pha 1 — Làm đầy

Nước thải từ bể điều hòa được bơm vào bể SBR cho đến khi đạt mực nước thiết kế.

Pha này có thể vận hành theo nhiều cách: để tĩnh, khuấy trộn không sục khí, hoặc vừa bơm vừa sục khí. Lựa chọn cách nào phụ thuộc vào mục tiêu xử lý Nitơ và Photpho.

Pha 2 — Phản ứng

Đây là pha xử lý chính, hệ thống sục khí hoạt động để vi sinh vật phân hủy chất hữu cơ và chuyển Amoni thành Nitrat.

Với hệ thống cần xử lý Nitơ, pha này thường được chia thành nhiều giai đoạn bật tắt sục khí xen kẽ, tạo môi trường thiếu khí để khử Nitrat thành khí Nitơ thoát ra ngoài.

Đây chính là cách SBR đạt được kết quả tương đương AAO mà không cần bể riêng cho từng môi trường.

Pha 3 — Lắng

Toàn bộ hệ thống sục khí và khuấy trộn dừng hoạt động. Bùn vi sinh lắng xuống đáy, để lại lớp nước trong phía trên.

Điểm mạnh kỹ thuật đáng chú ý: quá trình lắng diễn ra trong điều kiện hoàn toàn tĩnh, không có dòng chảy vào ra như bể lắng liên tục. Nhờ vậy hiệu quả lắng thường tốt hơn.

Pha 4 — Chắt nước

Thiết bị chắt nước hạ xuống rút lớp nước trong phía trên đưa ra ngoài, dừng lại ở độ sâu an toàn phía trên lớp bùn.

Bùn vi sinh được giữ lại trong bể để tiếp tục xử lý mẻ tiếp theo, nên hệ thống không cần bơm tuần hoàn bùn như các công nghệ khác.

Pha 5 — Nghỉ

Bể chờ chu kỳ mới. Đây cũng là thời điểm thích hợp để xả bùn dư ra khỏi hệ thống, chuyển sang nhánh xử lý bùn thải.

Ưu điểm của bể SBR

• Không cần bể lắng riêng, tiết kiệm đáng kể diện tích và chi phí xây dựng.
• Không cần bơm tuần hoàn bùn, giảm thiết bị và điện năng vận hành.
• Lắng trong điều kiện tĩnh, hiệu quả tách bùn thường tốt hơn bể lắng liên tục.
• Linh hoạt điều chỉnh: thay đổi thời gian từng pha để thích ứng với tải lượng thay đổi mà không cần sửa công trình.
• Xử lý được Nitơ và Photpho bằng cách bố trí xen kẽ các giai đoạn có và không có oxy.
• Tự động hóa cao, giảm phụ thuộc vào thao tác thủ công hằng ngày.

Nhược điểm và hạn chế

Phụ thuộc hoàn toàn vào hệ thống điều khiển

Đây là điểm yếu lớn nhất. Toàn bộ chu kỳ do bộ điều khiển điều phối, nên khi hệ thống điều khiển hoặc cảm biến gặp sự cố, cả dây chuyền dừng lại.

Khác với AAO có thể vận hành thủ công tạm thời, SBR gần như không thể vận hành đúng nếu mất điều khiển tự động.

Cần bể điều hòa lớn

Bể SBR chỉ tiếp nhận nước trong pha làm đầy. Trong các pha lắng và chắt nước, bể đóng hoàn toàn.

Nước thải phát sinh trong khoảng thời gian đó phải được chứa tạm, nên bể điều hòa cần thể tích đủ lớn. Tính toán thiếu ở khâu này dẫn đến tràn bể điều hòa vào giờ cao điểm.

Thiết bị chắt nước cần bảo trì

Decanter là chi tiết cơ khí chuyển động, tiếp xúc trực tiếp với nước thải, nên cần kiểm tra và bảo trì định kỳ. Hỏng hóc ở bộ phận này ảnh hưởng trực tiếp đến chất lượng nước đầu ra.

Đòi hỏi hiểu biết khi cài đặt chu kỳ

Thời gian từng pha phải phù hợp với tải lượng thực tế. Cài đặt sai khiến hệ thống hoặc xử lý chưa đủ, hoặc lãng phí năng lượng do sục khí quá lâu.

SBR khác gì công nghệ AAO

Xem so sánh đầy đủ với các công nghệ khác tại bài so sánh công nghệ AAO, SBR, MBBR, MBR.

Công trình nào phù hợp với SBR

SBR phát huy thế mạnh rõ nhất trong các trường hợp sau.

• Công trình vừa và nhỏ có mặt bằng hạn chế, cần tiết kiệm diện tích.
• Nước thải sinh hoạt, đô thị, khu dân cư, chung cư.
• Cơ sở có tải lượng thay đổi theo mùa, cần điều chỉnh linh hoạt thời gian xử lý.
• Đơn vị có khả năng bảo trì hệ thống điều khiển hoặc thuê được dịch vụ kỹ thuật ổn định.

Ngược lại, SBR ít phù hợp với công trình lưu lượng rất lớn, vì kích thước bể trở nên khó thi công và vận hành. Xem cách phân biệt quy mô tại bài trạm xử lý, bể xử lý và nhà máy xử lý nước thải.

Ba lỗi thường gặp khi vận hành SBR

Nước đầu ra lẫn bùn

Đây là sự cố phổ biến nhất, thường có ba nguyên nhân cần kiểm tra lần lượt.

Thời gian lắng chưa đủ khiến bùn chưa lắng hết đã bị chắt ra ngoài. Decanter hạ quá sâu, chạm vào lớp bùn. Bùn trương nở do vi sinh phát triển bất thường nên lắng kém.

Nếu chỉ tiêu TSS đầu ra vượt chuẩn, đây là ba khả năng cần xem xét đầu tiên. Xem ý nghĩa chỉ tiêu tại bài chỉ tiêu ô nhiễm cơ bản trong nước thải.

Tràn bể điều hòa

Xảy ra khi bể điều hòa thiết kế nhỏ hơn nhu cầu thực tế, hoặc chu kỳ SBR kéo dài hơn dự tính khiến nước dồn về mà chưa được tiếp nhận.

Chỉ tiêu Nitơ không đạt

Thường do pha phản ứng không được bố trí giai đoạn thiếu khí, hoặc thời gian giai đoạn này quá ngắn để quá trình khử Nitrat diễn ra hoàn toàn.

Đây cũng là lý do việc cài đặt chu kỳ cần dựa trên đặc tính nước thải thực tế, không sao chép thông số từ công trình khác.

SBR trong hệ thống hoàn chỉnh

SBR là công đoạn xử lý sinh học, không phải toàn bộ hệ thống. Dây chuyền hoàn chỉnh vẫn cần tiền xử lý tách rác và dầu mỡ, bể điều hòa, khử trùng và nhánh xử lý bùn.

Với nước thải chứa kim loại nặng hoặc độ màu cao, cần bổ sung công đoạn xử lý hóa lý phía trước để bảo vệ hệ vi sinh.

Xem sơ đồ đầy đủ tại bài quy trình xử lý nước thải công nghiệp chuẩn từng bước, và cách duy trì hệ vi sinh tại bài kỹ thuật nuôi cấy vi sinh bể Aeroten.

Cân nhắc SBR hay công nghệ khác

Nếu mặt bằng là ưu tiên hàng đầu và bạn cần chất lượng nước đầu ra cao hơn nữa, màng lọc MBR tiết kiệm diện tích hơn cả SBR.

Nếu lưu lượng và nồng độ dao động mạnh, công nghệ MBBR chịu sốc tải tốt hơn nhờ vi sinh bám trên giá thể.

Nếu đang có hệ thống cũ quá tải và muốn nâng công suất mà không xây thêm bể, công nghệ IFAS phù hợp hơn.

Xem tổng quan các lựa chọn tại bài công nghệ xử lý nước thải phổ biến nhất hiện nay.

Thiết kế hệ thống SBR cùng CCEP

CCEP thiết kế và thi công hệ thống xử lý nước thải ứng dụng SBR dựa trên khảo sát thực tế, đặc biệt chú trọng tính toán thể tích bể điều hòa và cài đặt chu kỳ phù hợp tải lượng.

Với hệ thống SBR đang vận hành nhưng nước đầu ra lẫn bùn hoặc chưa đạt chỉ tiêu Nitơ, CCEP khảo sát để xác định nguyên nhân nằm ở chu kỳ, thiết bị chắt nước hay hệ vi sinh.

Toàn bộ hạng mục bồn bể, đường ống được CCEP trực tiếp gia công từ nhựa PP — xem thêm bồn bể bằng nhựa PP.

Với công trình dân sinh quy mô nhỏ, tham khảo module xử lý nước thải sinh hoạt chế tạo sẵn.

Những điều cần nhớ

• SBR tách các giai đoạn xử lý theo thời gian trong một bể, thay vì theo không gian như AAO.
• Một chu kỳ gồm năm pha: làm đầy, phản ứng, lắng, chắt nước và nghỉ.
• Không cần bể lắng riêng và không cần bơm tuần hoàn bùn, nên tiết kiệm diện tích và thiết bị.
• Đổi lại, SBR phụ thuộc hoàn toàn vào hệ thống điều khiển tự động và cần bể điều hòa lớn.
• Nước đầu ra lẫn bùn thường do thời gian lắng chưa đủ, decanter hạ quá sâu hoặc bùn trương nở.

Liên hệ tư vấn xử lý nước thải cùng CCEP

SBR là công nghệ hiệu quả cho công trình hạn chế mặt bằng, nhưng chỉ khi bể điều hòa và chu kỳ vận hành được tính đúng ngay từ thiết kế.

Đội ngũ kỹ sư CCEP sẵn sàng tư vấn miễn phí, giúp bạn đánh giá SBR có phù hợp với công trình hay không và thiết kế hệ thống vận hành ổn định.

• Hotline: 091.789.6633
• Email: ccep.vn@gmail.com
• Văn phòng: Nhà NV 6.1, Khu đô thị Viglacera Hữu Hưng, 272 Hữu Hưng, Nam Từ Liêm, Hà Nội

Liên hệ ngay hôm nay để được khảo sát và tư vấn giải pháp xử lý nước thải phù hợp với công trình của bạn.

Câu hỏi thường gặp

Bể SBR là gì?

SBR là bể phản ứng sinh học hoạt động theo mẻ, tên đầy đủ là Sequencing Batch Reactor. Toàn bộ quá trình xử lý diễn ra trong một bể duy nhất, luân phiên qua các pha làm đầy, phản ứng, lắng, chắt nước và nghỉ theo chu kỳ do bộ điều khiển tự động điều phối.

Một chu kỳ SBR gồm mấy pha?

Một chu kỳ SBR tiêu chuẩn gồm năm pha nối tiếp: làm đầy, phản ứng, lắng, chắt nước và nghỉ. Thời gian mỗi pha được cài đặt theo tải lượng và yêu cầu xử lý cụ thể của từng công trình.

Vì sao bể SBR không cần bể lắng riêng?

Vì quá trình lắng diễn ra ngay trong chính bể phản ứng ở pha lắng, khi hệ thống ngừng sục khí và khuấy trộn. Nhờ vậy SBR tiết kiệm được cả diện tích xây bể lắng lẫn hệ thống bơm tuần hoàn bùn.

Bể SBR khác công nghệ AAO thế nào?

AAO tách các môi trường xử lý theo không gian, mỗi vùng là một bể riêng và nước chảy liên tục qua ba bể. SBR tách các giai đoạn theo thời gian, cùng một bể lần lượt trải qua các pha khác nhau theo chu kỳ.

Vì sao bể SBR cần bể điều hòa lớn?

Vì SBR chỉ tiếp nhận nước thải trong pha làm đầy, còn các pha lắng và chắt nước thì bể đóng. Nước thải phát sinh trong thời gian đó phải được chứa tạm ở bể điều hòa, nên thể tích bể điều hòa cần đủ lớn để tránh tràn.

Vì sao nước đầu ra của bể SBR bị đục và lẫn bùn?

Nguyên nhân thường gặp là thời gian lắng chưa đủ, thiết bị chắt nước hạ xuống quá sâu chạm vào lớp bùn, hoặc bùn bị trương nở khiến lắng kém. Cần kiểm tra lần lượt ba khả năng này để xác định đúng nguyên nhân.
