Zero liquid discharge (ZLD) là hệ xử lý tái sử dụng tối đa nước thải, gồm màng RO, cô đặc, bay hơi – kết tinh; khác tái sử dụng một phần và MLD thế nào.

Nhiều nhà máy khi cần giảm tối đa lượng nước thải xả ra môi trường thường nhắc tới zero liquid discharge (ZLD) – mô hình xử lý hướng tới không xả dòng thải lỏng ra ngoài. Nhưng không phải cơ sở nào cũng cần đi đến mức ZLD hoàn chỉnh.

Bài viết này phân biệt rõ tái sử dụng một phần, minimal liquid discharge (MLD) và ZLD, trình bày chuỗi công nghệ cốt lõi trong một hệ ZLD, đồng thời nêu rõ vai trò mà CCEP tham gia ở từng công đoạn.

Zero liquid discharge (ZLD) là hệ xử lý nước thải được thiết kế để tái sử dụng gần như toàn bộ lượng nước đầu vào và không xả dòng thải lỏng ra nguồn tiếp nhận, thông qua chuỗi công đoạn tiền xử lý, lọc màng, cô đặc rồi bay hơi – kết tinh để tách phần chất rắn còn lại. Đây là mức xử lý triệt để nhất trong ba mô hình tái sử dụng nước, cao hơn MLD và tái sử dụng một phần, đi kèm chi phí đầu tư và vận hành phức tạp hơn đáng kể.

Zero liquid discharge khác gì tái sử dụng một phần và MLD?

Ba mô hình này khác nhau ở mức độ nước được giữ lại trong hệ thống, không phải khác nhau về công nghệ xử lý sinh học/hóa lý ban đầu. Tái sử dụng một phần nghĩa là nước sau xử lý đạt chuẩn được dùng lại cho mục đích không cần nước sạch hoàn toàn, như tưới cây, rửa sân bãi hoặc giải nhiệt, phần còn lại vẫn xả ra nguồn tiếp nhận theo quy chuẩn hiện hành.

Minimal liquid discharge (MLD) đẩy mức tái sử dụng lên cao hơn, chỉ còn một dòng cô đặc nhỏ cần xử lý hoặc thải bỏ riêng; MLD không bắt buộc loại bỏ hoàn toàn dòng thải lỏng như ZLD, nên mức đầu tư và vận hành thường thấp hơn.

ZLD là mức cao nhất: toàn bộ nước được thu hồi để tái sử dụng, phần còn lại chỉ là chất rắn hoặc tinh thể cần xử lý như chất thải rắn, không còn dòng nước xả ra ngoài.

Khi nào nên chọn ZLD thay vì MLD hoặc tái sử dụng một phần?

ZLD phù hợp khi quy định xả thải tại khu vực siết chặt tới mức không còn ngưỡng xả an toàn cho nguồn tiếp nhận, khi nước thải chứa thành phần khó xử lý bằng sinh học/hóa lý thông thường, hoặc khi doanh nghiệp chủ động muốn tuần hoàn nước phục vụ sản xuất thay vì phụ thuộc nguồn nước cấp bên ngoài. Nếu nguồn tiếp nhận còn khả năng chịu tải và quy chuẩn áp dụng chưa ở mức khắt khe nhất, tái sử dụng một phần hoặc MLD thường là lựa chọn hợp lý hơn về chi phí.

Chuỗi công nghệ trong một hệ Zero liquid discharge

Một hệ ZLD hoàn chỉnh không phải một thiết bị đơn lẻ mà là chuỗi nhiều công đoạn nối tiếp, mỗi công đoạn xử lý một phần đặc tính của dòng thải trước khi chuyển sang bước sau.

Tiền xử lý sinh học và hóa lý giữ vai trò gì trong hệ ZLD?

Theo US EPA, một hệ xử lý nước thải đô thị điển hình gồm xử lý sơ cấp, xử lý thứ cấp bằng công nghệ sinh học, xử lý bùn và khử trùng trước khi xả ra nguồn tiếp nhận. Logic tương tự được áp dụng ở bước đầu của hệ ZLD công nghiệp: tiền xử lý sinh học và hóa lý giúp loại bỏ chất hữu cơ, chất rắn lơ lửng và một phần kim loại nặng, giảm tải cho công đoạn lọc màng phía sau. Nếu bỏ qua bước này, màng RO sẽ nhanh bị tắc nghẽn và tuổi thọ thiết bị giảm đáng kể.

Màng RO và công đoạn cô đặc hoạt động thế nào?

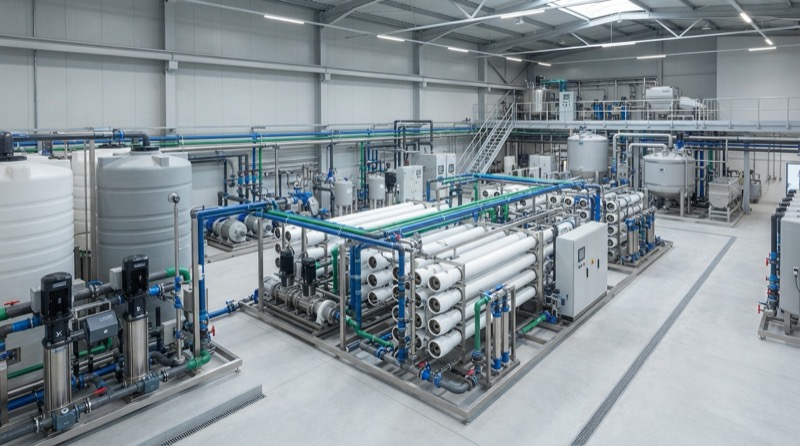

Sau tiền xử lý, dòng thải được đưa qua hệ lọc màng thẩm thấu ngược (RO) để tách phần lớn nước sạch ra khỏi muối và chất hòa tan. Nước sạch thu được quay lại tái sử dụng trong sản xuất; phần dòng còn lại, gọi là dòng cô đặc (brine), có nồng độ muối và chất rắn hòa tan cao hơn nhiều so với đầu vào. Dòng cô đặc này tiếp tục được xử lý qua một hoặc nhiều cấp cô đặc bổ sung trước khi chuyển sang bước bay hơi, nhằm giảm thể tích dòng cần xử lý nhiệt và tiết kiệm năng lượng cho bước sau.

Bay hơi và kết tinh xử lý phần nước còn lại ra sao?

Dòng cô đặc sau cùng được đưa vào thiết bị bay hơi để tách thêm nước, sau đó chuyển sang công đoạn kết tinh khi nồng độ muối đã vượt ngưỡng bão hòa. Ở công đoạn này, muối và chất rắn hòa tan kết tinh thành dạng rắn, được tách ra bằng ly tâm hoặc lọc ép, còn lại là bánh bùn/tinh thể cần xử lý như chất thải rắn theo quy định. Đây là hai công đoạn tiêu tốn năng lượng nhiều nhất trong toàn hệ ZLD, do phải làm bay hơi một lượng nước lớn ở điều kiện nhiệt độ và áp suất kiểm soát.

ZLD có áp dụng được cho mọi loại nước thải công nghiệp không?

Không phải mọi loại nước thải đều phù hợp áp dụng ZLD trực tiếp. Dòng thải chứa nhiều chất hữu cơ cần được xử lý sinh học kỹ ở bước tiền xử lý trước khi đưa vào màng RO, nếu không màng sẽ nhanh tắc nghẽn. Dòng thải có độ mặn hoặc nồng độ muối cao ngay từ đầu vào thường cần thêm cấp cô đặc trước khi tới bước bay hơi, kéo dài thời gian thiết kế hệ thống. Vì mỗi loại nước thải có đặc tính khác nhau, phương án ZLD phù hợp cần được tính toán riêng theo kết quả khảo sát thực tế, không áp dụng một thiết kế chung cho mọi ngành.

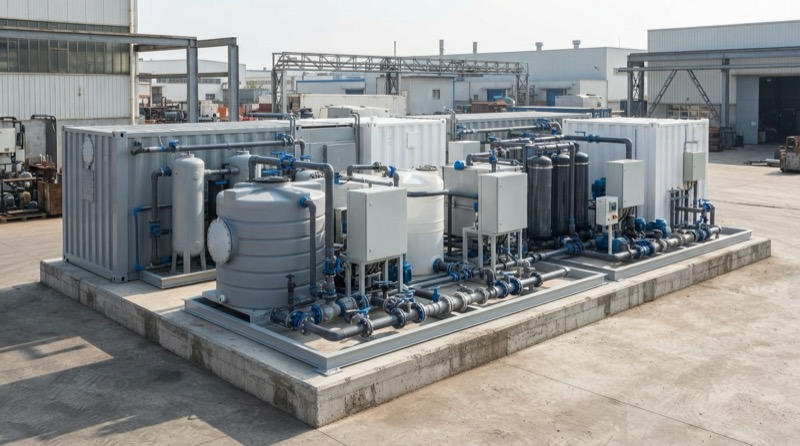

Module hóa và mở rộng công đoạn tiền xử lý trong hệ ZLD

Vì hệ ZLD thường được đầu tư theo nhiều giai đoạn khi công suất sản xuất tăng dần, phần module xử lý nước thải hợp khối cho công đoạn tiền xử lý sinh học/hóa lý thường được thiết kế để ghép khối mở rộng. Theo tài liệu kỹ thuật của Xylem Inc., ghép khối phù hợp khi nhu cầu xử lý tăng dần theo thời gian và cần rút ngắn thời gian thi công so với xây bể truyền thống.

Theo tài liệu kỹ thuật của Xylem Inc. (Evoqua/DAVCO), việc ghép khối module rút ngắn phần thi công tại công trường vì khối đã được chế tạo sẵn, nhưng đổi lại cần tính toán kỹ phần đấu nối thủy lực giữa các khối để tránh lệch áp hoặc dòng chảy không đều. Đây là lý do hệ ZLD module hóa cần đơn vị thiết kế có kinh nghiệm tính toán hydraulic ngay từ đầu, không chỉ lắp ghép cơ khí.

Theo tài liệu kỹ thuật của Xylem Inc., một số công nghệ sinh học như công nghệ MBBR có khả năng chịu sốc tải tốt hơn so với bùn hoạt tính thông thường. Vì vậy, khi thiết kế khối mở rộng cho công đoạn tiền xử lý của hệ ZLD, loại công nghệ sinh học được chọn cho khối mới cũng ảnh hưởng đến mức độ linh hoạt khi tải lượng đầu vào dao động theo mùa sản xuất.

Với các cơ sở cần triển khai nhanh hoặc mặt bằng hạn chế, công đoạn tiền xử lý còn có thể đặt trong module container hóa, phù hợp xu hướng xử lý phi tập trung đang được nhiều khu công nghiệp áp dụng cho các trạm xử lý quy mô vừa và nhỏ trước khi gộp về hệ ZLD trung tâm.

Quan trắc và vận hành hệ Zero liquid discharge

Một hệ ZLD có nhiều công đoạn nối tiếp nhau: lệch thông số ở tiền xử lý sẽ ảnh hưởng dây chuyền tới màng RO, cô đặc, bay hơi và kết tinh phía sau. Vì vậy hệ thống cần được thiết kế sẵn sàng tích hợp quan trắc thông minh để cảnh báo sớm khi một công đoạn vượt ngưỡng vận hành, thay vì chỉ kiểm tra thủ công theo định kỳ. Đây đặc biệt quan trọng với các cơ sở có tải lượng đầu vào dao động, vì sai lệch nhỏ ở bước tiền xử lý có thể khiến màng RO đóng cặn nhanh hơn dự kiến.

Vai trò của CCEP trong hệ Zero liquid discharge

Trong một hệ ZLD, CCEP tham gia ở vai trò cung cấp các công đoạn xử lý cốt lõi, không nhận thi công trọn gói toàn bộ chuỗi bay hơi – kết tinh. Cụ thể, CCEP có thể cung cấp module xử lý hóa lý và sinh học cho công đoạn tiền xử lý, module tách chất rắn cho phần xử lý bùn thải phát sinh, cùng các thiết bị bằng nhựa PP và composite chịu hóa chất cho đường ống, bể chứa trung gian trong hệ thống.

Phần công đoạn bay hơi và kết tinh – vốn đòi hỏi thiết bị trao đổi nhiệt chuyên dụng và công nghệ riêng – thuộc về các nhà cung cấp chuyên biệt cho hệ ZLD, không nằm trong năng lực CCEP tự nhận trọn gói. Tương tự, CCEP không tự phát triển nền tảng IoT quan trắc mà thiết kế hệ thống sẵn sàng tích hợp với nền tảng quan trắc của bên thứ ba khi khách hàng có yêu cầu.

Với các dự án cần bồn bể nhựa PP để chứa hoặc trung chuyển dòng thải giữa các công đoạn trong hệ ZLD, vật liệu PP có ưu điểm chịu hóa chất và nhiệt tốt hơn PVC thông thường, phù hợp với đặc tính dòng cô đặc có nồng độ muối cao.

Doanh nghiệp cần xác định rõ phần công đoạn nào phù hợp với năng lực CCEP và phần nào cần phối hợp đơn vị chuyên biệt về bay hơi – kết tinh có thể tham khảo thêm các giải pháp xử lý nước thải của CCEP để được tư vấn đúng phạm vi, tránh kỳ vọng sai về gói dịch vụ trọn gói ZLD.

Chi phí và hiệu quả thu hồi nước của ZLD

Chi phí đầu tư và vận hành của một hệ ZLD thường cao hơn đáng kể so với MLD hoặc tái sử dụng một phần, chủ yếu do công đoạn bay hơi và kết tinh tiêu tốn nhiều năng lượng nhiệt. Tỷ lệ nước thu hồi thực tế của từng hệ ZLD phụ thuộc đặc tính dòng thải đầu vào, công nghệ màng và thiết bị bay hơi được chọn, nên cần đơn vị thiết kế tính toán cụ thể theo từng dự án; đây không phải con số có thể áp dụng chung cho mọi cơ sở. Doanh nghiệp nên yêu cầu khảo sát thực tế dòng thải trước khi so sánh phương án ZLD với MLD về mặt tài chính.

Liên hệ CCEP: Hotline 091.789.6633 – Email ccep.vn@gmail.com – Văn phòng: Nhà NV 6.1, Khu đô thị Viglacera Hữu Hưng, 272 Hữu Hưng, Nam Từ Liêm, Hà Nội.

Câu hỏi thường gặp về zero liquid discharge

Zero liquid discharge khác MLD như thế nào?

ZLD không xả dòng thải lỏng ra ngoài, toàn bộ nước được tái sử dụng và phần còn lại là chất rắn/tinh thể. MLD vẫn còn một dòng cô đặc nhỏ cần xử lý hoặc thải bỏ riêng, chưa loại bỏ hoàn toàn dòng thải lỏng như ZLD.

Doanh nghiệp nào nên áp dụng ZLD?

Cơ sở ở khu vực có quy định xả thải khắt khe, nguồn tiếp nhận nhạy cảm, hoặc muốn tuần hoàn nước cho sản xuất thay vì phụ thuộc nguồn nước cấp bên ngoài là những trường hợp nên cân nhắc ZLD thay vì MLD.

ZLD có tốn nhiều năng lượng hơn xử lý nước thải thông thường không?

Có. Công đoạn bay hơi và kết tinh trong hệ ZLD tiêu tốn năng lượng nhiệt đáng kể để tách nước ra khỏi dòng cô đặc có nồng độ muối cao, khiến chi phí vận hành cao hơn xử lý nước thải thông thường hoặc MLD.

CCEP có cung cấp trọn gói hệ ZLD không?

Không. CCEP cung cấp các công đoạn xử lý cốt lõi như tiền xử lý hóa lý/sinh học, module tách chất rắn và thiết bị PP/composite; phần bay hơi – kết tinh chuyên dụng thuộc nhà cung cấp riêng cho hệ ZLD.

Chất rắn thu được sau kết tinh được xử lý ra sao?

Muối và chất rắn hòa tan sau kết tinh được tách bằng ly tâm hoặc lọc ép thành bánh bùn/tinh thể, sau đó xử lý như chất thải rắn công nghiệp theo quy định hiện hành, không còn ở dạng dòng thải lỏng.
